常规器件焊盘图形设计规范辅导

【服务描述】

      焊盘图形设计是印制电路板设计的关键部分,对焊点的可靠性、焊接过程中可能出现的焊接缺陷、可测试性、可检修性等都有直接的影响。可以说,焊盘图形设计是DFM的关键因素之一。

      目前,电子产品选用的器件品种规格繁多,结构各异,生产厂家也多。相同功能的元器件可能会有多种封装形式,同封装类型的元器件在规格尺寸上也可能存在一定的差异性。再者,不同行业的产品,不同布局密度的产品,对焊点可靠性及焊盘尺寸的要求也不尽相同。因此,建立统一焊盘设计规范,能够保证PCB设计的标准化和一致性,提升焊接的可靠性,提升焊接一次直通率。

      壮壮优选参考IPC-7351标准及行业最佳实践,结合客户在生产过程暴露的问题和行业难点,对客户现有焊盘设计准则提出改进意见, 辅导客户完成《焊盘图形库设计规范》。

备注:不包含特殊器件。特殊或新型封装需客户开展工艺试验和可靠性评估来确认最佳的焊盘设计。

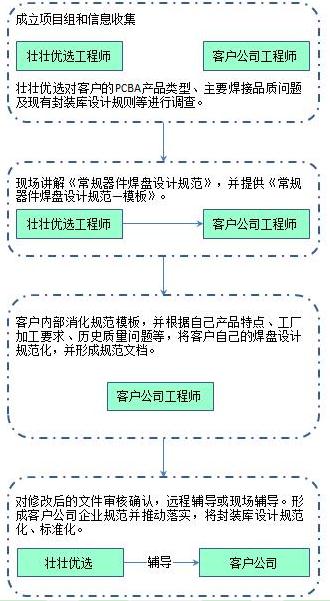

【服务流程】


【参与人员】

壮壮优选的参与人员:PCBA工艺工程师

客户参与人员:PCB设计、生产工艺工程师

【资料提交】

客户典型产品资料(实物产品、设计文件等)、客户现有封装库设计相关文件等。

【交付时间及交付件】

由壮壮优选提供《常规器件焊盘设计规范》模板,并做辅导讲解,客户内部消化后输出《常规器件焊盘设计规范》,壮壮优选辅导并参与初稿文档的评审,最终输出《常规器件焊盘设计规范》。
